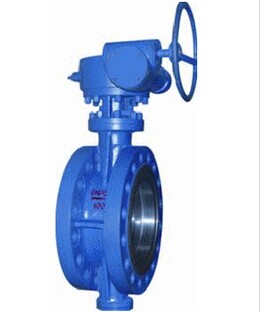

彈性金屬密封蝶閥

產品型號： D342H
產品口徑： DN25～DN300
產品壓力： 0.6～2.5MPa
產品材質： 鑄鐵、鑄鋼、不銹鋼等



產品介紹：

彈性金屬硬密封蝶閥采用一個“U”型不銹鋼密封圈，采用了一個雙偏心和一個特殊斜錐橢圓密封結構。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。

應用范圍：

彈性金屬硬密封蝶閥用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。 彈性金屬密封蝶閥用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的首選品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。

彈性金屬密封蝶閥還廣泛用于：

化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。 蝶閥可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。 蝶閥連接形式多樣化：對夾、法蘭、對焊。

結構特點：

①?gòu)椥越饘儆裁芊獾y結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；

②彈性硬密封蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；

③“U”型密封圈使用壽命長，閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

④體積小、重量輕、操作輕巧、便于安裝、耐高溫、耐低溫、耐腐蝕性。

⑤蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長

⑥更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。

⑦彈性密封蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠

標準規范：

設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
